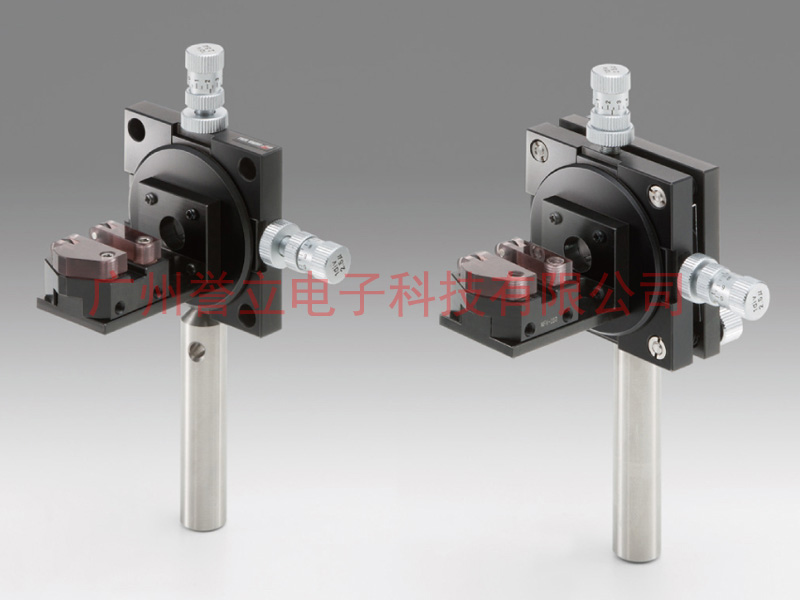

西格玛光机精密小型光纤支架

品牌:西格玛光机

产地:日本

产品简介:本产品是用于固定并调节护套直径为900μm的光纤的镜架。
用于准直从光纤出来的光束。

在线留言

产品介绍:

◦首先去除光纤的包层部分15mm左右后,将该部分安装在V型槽中,然后使用树脂夹板固定。同时,使用V型槽与塑料夹板固定直径为900μm护套部分,固定好光纤。
◦树脂夹板内部安装了磁性部件,利用其磁力夹持光纤。
◦可实现光纤的上下和左右平面内调整的型号,和有可同时实现倾斜调整功能的型号。


信息

▶使用护套直径为250μm或500μm的光纤时,请根据护套的直径选择合适的光纤镜架(MFH)。

注意

▶如果光纤断面处理不当,难以得到理想的准直光。建议在进行光纤端面处理的时候使用由光纤制造商销售的专用工具(护套去除器,光线切割器)。
▶与单模光纤耦合时,一般需要精密调整机构,详情请咨询我们。
▶承接更改立柱长度的业务。在购买镜架时,请指定立柱的长度。但本产品采用了特殊形状的立柱,更改长度需要另收费的,详情请咨询。

通用指标
对应涂覆层直径φ900μm
对应包层直径125~250μm
调整范围上下左右±1mm
粗调分辨率上下左右0.5mm/周
微调分辨率上下左右0.05mm/周
主要材料铝合金
表面处理黑色氧化

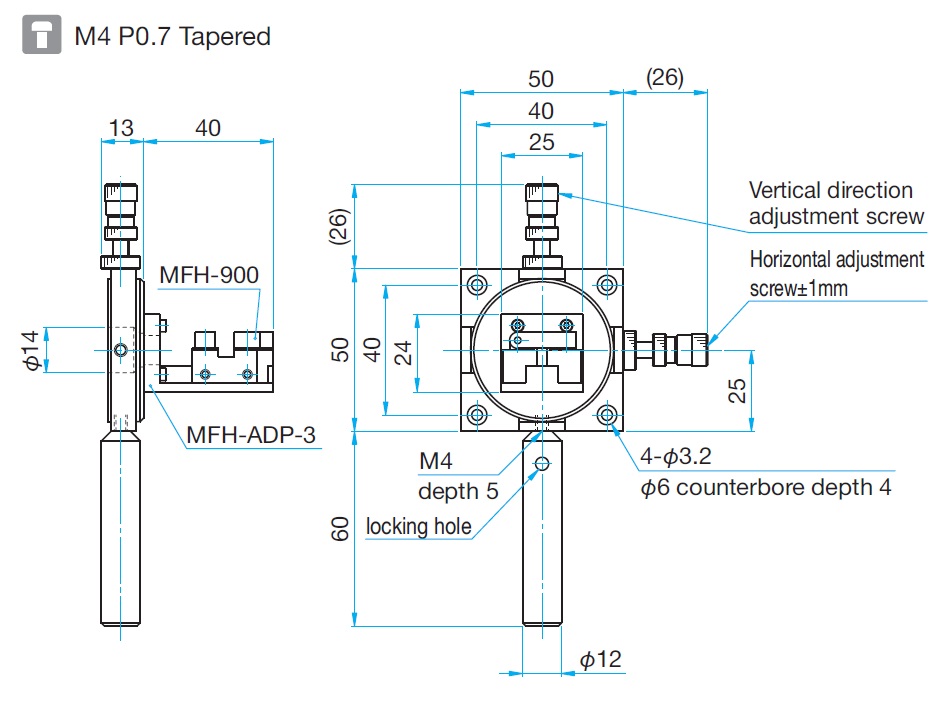

外形图
■MFH-FOP-1

Zoom
