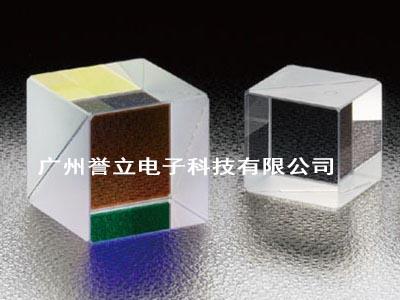

复合立方体半反射镜

品牌:西格玛光机

产地:日本

产品简介:

 复合立方体半反射镜和直线偏光的偏光方向无关,反射光和透过光的分束比(1:1)保持不变,为是多层电介质膜和金属膜的复合膜,兼备非偏光和宽带谱区两个特点。由于是立方体型半反射镜,垂直入射光束时,射出光的光轴不会有平行移动。而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小。

在线留言

复合立方体半反射镜不仅可以用于可见光或红外光宽带谱区的非偏光型半反射镜,还可以可以用于多波长激光或可见光的偏光实验。



产品介绍:

         复合立方体半反射镜和直线偏光的偏光方向无关,反射光和透过光的分束比(1:1)保持不变,为是多层电介质膜和金属膜的复合膜,兼备非偏光和宽带谱区两个特点。由于是立方体型半反射镜,垂直入射光束时,射出光的光轴不会有平行移动。而且,入射光束与有效范围直径相同时,透过光或反射光不会渐晕或变小。

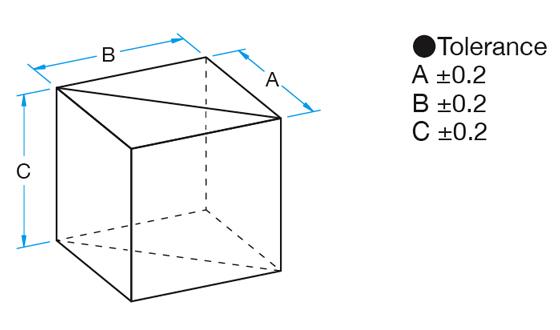

产品外形图:

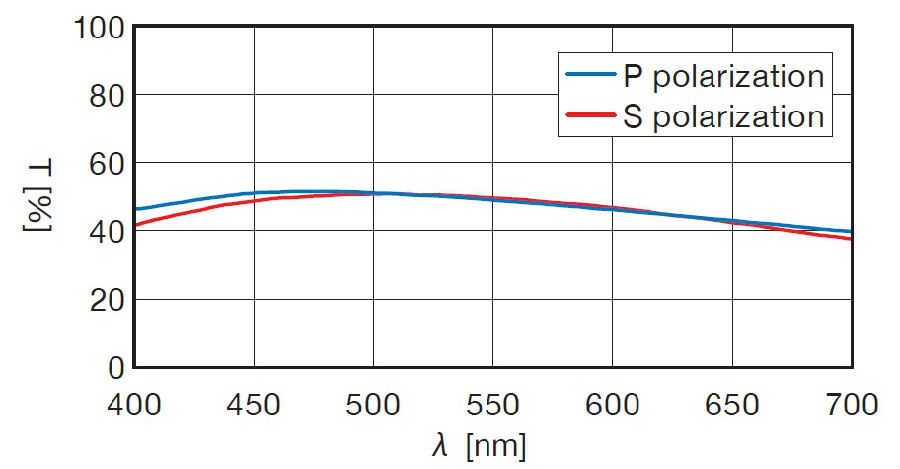

透过率波长特性(参考数据)




 通用指标:

材质

BK7

基材面型精度

λ/4

透过光束偏角

5′

镀膜

斜面 多层电介质膜和金属膜的复合膜
侧面4面 防反射膜

入射角度

分束比(反射:透过)

1:1

激光损伤阈值

0.3J/cm2 (脉冲宽10ns,重复频率20Hz)

表面质量

40-20

有效直径

外形尺寸85%的正方形的内切圆



注意:

       1)请从有○记号的棱镜侧面射入光。从棱镜相反侧面入射时,反射率或分束比,偏光特性可能会改变。
       2)复合膜有金属膜的少量吸收(1015%)。因此,透过光和反射光之和也不会是100的。
       3)入射光的相位差在透过光,反射光中不能保持不变。请利用波长板补偿相位差。
       4)由于材料的折射率和玻璃厚度的影响,透过光或反射光会发生波长分散。而且,在收缩或发散的入射光线中使用后,可能产生色差或球差。

      5)复合立方体半反射镜是属于分光镜的一种,我公司有很多不同类型的分光镜,也有拉曼光谱仪气浮隔振平台、调芯位移台等产品,如果想了解更多其它的产品,可以联系我们,或者您可以关注我们,后期我们会不断上新产品,敬请期待。
