誉立科技精密阻尼隔振光学平台技术指标
誉立科技精密阻尼光学平台
应用领域:
适合于现代光学、物理力学、激光电子、光通讯试验及仪器搭载等领域应用
产品特点:
Ø 光学平台表面带阵列螺纹孔的台桌型隔振光学平台,集成国标级阻尼橡胶垫,具有良好隔振效果。
Ø 台板采用蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点,上面板为1cr17优质高导磁不锈钢,经精密研磨处理,表面平面度高。回旋打磨工艺清除毛边,达到无反射、亚光效果,面板具有M6螺孔,易于固定光学元件。
Ø 高分子复合橡胶垫提供对高频振动的隔振能力。
隔振支撑为优质钢管焊接而成,整体坚固可靠,可选用安装标准移动脚轮,方便在工作场所内移动。
Ø 独特的水平调节机构,可以实现轻松水平调节的目的,稳定性能高。
Ø 技术指标:
平面度:< 0.05mm/m2
表面粗糙度:< 0.8μm
固有频率;x方向:3.5Hz~6Hz y方向:3.5Hz~6Hz
振幅:< 5μm
荷载能力: 800kg/m2
重复定位精度:±0.05mm
产品型号:(接受客户任意规格定制生产)
平台型号 | 规格(mm) | 支撑数 | 面板厚度 | 台面厚度(mm) | 螺孔 | 间距(mm) |
YL-R-[0606 | 600*600*800 | 4 | 6 | 50 | M6 | 25*25 |
YL-R-075075 | 750*750*800 | 4 | 6 | 50 | M6 | 25*25 |
YL-R-0906 | 900*600*800 | 4 | 6 | 80 | M6 | 25*25 |
YL-R-1008 | 1000*800*800 | 4 | 6 | 100 | M6 | 25*25 |
YL-R-1208 | 1200*800*800 | 4 | 6 | 100 | M6 | 25*25 |
YL-R-1510 | 1500*1000*800 | 4 | 8 | 150 | M6 | 25*25 |
YL-R-1610 | 1600*1000*800 | 4 | 8 | 150 | M6 | 25*25 |
YL-R-1812 | 1800*1200*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-2010 | 2000*1000*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-2012 | 2000*1200*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-2015 | 2000*1500*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-2412 | 2400*1200*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-2415 | 2400*1500*800 | 4 | 8 | 200 | M6 | 25*25 |
YL-R-3010 | 3000*1000*800 | 6 | 10 | 200 | M6 | 25*25 |
YL-R-3012 | 3000*1200*800 | 6 | 10 | 200 | M6 | 25*25 |
YL-R-3015 | 3000*1500*800 | 6 | 10 | 250 | M6 | 25*25 |
YL-R-3512 | 3500*1200*800 | 6 | 10 | 250 | M6 | 50*50 |
YL-R-3515 | 3500*1500*800 | 6 | 10 | 250 | M6 | 50*50 |
YL-R-4015 | 4000*1500*800 | 6 | 10 | 300 | M6 | 50*50 |
YL-R-4515 | 4500*1500*800 | 6 | 12 | 300 | M6 | 50*50 |
YL-R-5015 | 5000*1500*800 | 6 | 12 | 300 | M6 | 100*100 |

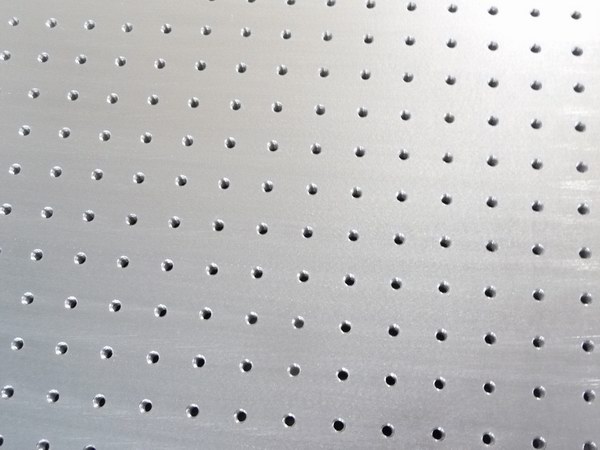

台面细节图

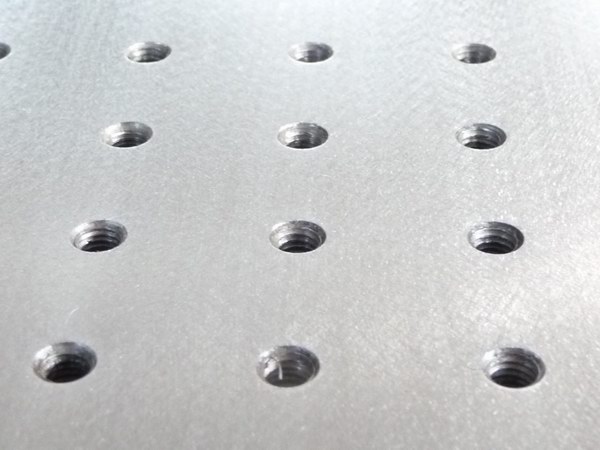

精密研磨处理
表面平整精度
内核采用粘结蜂窝芯及隔离杯结构或焊接钢制蜂窝结构(用户可选)
以上资料由誉立整理发布,旨在供大家学习之用,部分素材来自网上,如有侵权,请联系删除。
我公司是专业的光学平台厂家,光电实验室建设元器件和仪器供应商,主营产品有:光学平台、显微镜、光刻机、电流体喷印、空间光调制器、高光谱仪、荧光光谱仪、光谱分析仪、相机、反射镜、透镜、物镜等全系列光电产品,是世界顶级元器件厂家-日本西格玛光机的中国代理商,并提供光机件定制服务,一件就起订,欢迎联系咨询。
