数字示波器的作用

作者: 发布时间:2020-03-24 23:41:15点击:346

一、示波器的作用

示波器

1、可以测量直流信号、交流信号的电压幅度

2、可以测量交流信号的周期,并以此换算出交流信号的频率。

3、可显示交流信号的波形。

4、可以用两个通道分别进行信号测量。

5、可以在屏幕上同时显示两个信号的波形,即双踪测量作用。此作用能够测量两个信号之间的差,和波形之间形状的差别。

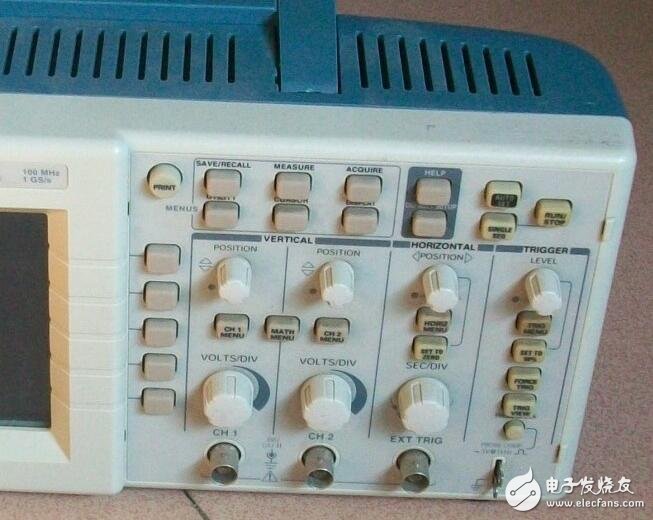

二、示波器面板旋钮的作用

1、 扫描速度旋钮,可以改变示波器扫描线从左向右移动的速度。

2、 电压选择旋钮,可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度。

3、 上下调整旋钮、左右调整旋钮,可以改变扫描线在屏幕中上下左右两个方向的位置。

4、 电压标准旋钮向顺时针方向达到最大值的状态为标准状态。其它位置为非标准状态。

5、 扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。其他位置为非标准状态。

6、 为同步旋钮,它能使示波器的波形稳定下来。

7、 作用选择键为CH1通道选择、CH2通道选择、双踪作用选择。

8、 作用选择键为CH1信号同步、CH2信号同步。

9、 为测量作用选择开关,能使测量处与交流DC、直流AC、和接地GHD三种状态。当处于直流DC状态时,无论是直流还是交流信号都能够进行测量。当处于交流AC状态时,示波器测量接口的内部被串上的一个电容,此时信号中的直流成分被电容阻隔,而交流成分却可以通过电容而被测量。

当处于接地状态的时,示波器的测量接口在示波器内部与地短路,此时外部信号不能进入示波器。

10、为亮度调整旋钮,可以调整图像的亮度。

11、为聚焦调整旋钮,可以使图像变得精细。

三、示波器


用示波器测量信号频率的方法很多,下面介绍常用的两种基本方法。

1. 周期法

对于任何周期信号,可用前述的时间间隔的测量方法,先测定其每个周期的时间T,再用下式求出频率f :f=1/T

例如示波器上显示的被测波形,一周期为8div,“t/div”开关置“1μs”位置,其“微调”置“校准”位置。则其周期和算如下:

T=1us/div&mes;8div = 8us

f= 1/8us =125kHz

所以,被测波形的频率为125kHz。

2. 李沙育图形法测频率

将示波器置X-Y工作方式,被测信号输入Y轴,标准频率信号输入“X外接”,慢慢改变标准频率,使这两个信号频率成整数倍时,例如fx :

fy=1:2,则在荧光屏上会形成稳定的李沙育图形。

李沙育图形的形状不但与两个偏转电压的相位有关,而且与两个偏转电压的频率也有关。用描迹法可以画出ux与uy的各种频率比、不同相位差时的李沙育图形,几种不同频率比的李沙育图形如图5-15所示。

利用李沙育图形与频率的关系,可进行准确的频率比较来测定被测信号的频率。其方法是分别通过李沙育图形引水平线和垂直线,所引的水平线垂直线不要通过图形的交叉点或与其相切。若水平线与图形的交点数为m,垂直线与图形的交点数n,则

fy / fx=m / n

当标准频率fx(或fy)为已知时,由上式可以求出被测信号频率fy(或fx)。显然,在实际测试工作中,用李沙育图形进行频率测试时,为了使测试简便正确,在条件许可的情况下,通常尽可能调节已知频率信号的频率,使荧光屏上显示的图形为圆或椭圆。这时被测信号频率等于已知信号频率。

由于加到示波器上的两个电压相位不同,荧光屏上图形会有不同的形状,但这对确定未知频率并无影响。

李沙育图形法测量频率是相当准确的,但操作较费时。同时,它只适用于测量频率较低的信号。
