行业知识
新闻资讯
- 诚挚邀请您出席《2024年广东省物理学会学术年会暨中山大学物理学科百年论坛》
- 诚挚邀请您出席《2023粤港澳大湾区智能微纳光电技术学术会议》
- 诚挚邀请您出席《第三届全国光子技术论坛》
- 祝贺第二十届全国量子光学学术会议圆满结束
联系我们
联系人: 周先生
手机: 15917453768
电话: 020-38880135 020-38880857
邮箱: sales01#gzyuli.com
地址: 广东省广州市天河区棠东官育路22号B239房
行业知识
光学数据-玻璃材料
玻璃材料
用于光学系统的玻璃材料大致分为3种,透过光线的棱镜或半反射镜等的光学玻璃,
用于反射镜的基板玻璃,和根据折射率或波长分散被详细分类的透镜用玻璃
光学玻璃材料
有代表性的光学玻璃材料有BK7和合成石英。它们的内部品质较高,化学性能稳定,也是比较容易采购的材料。

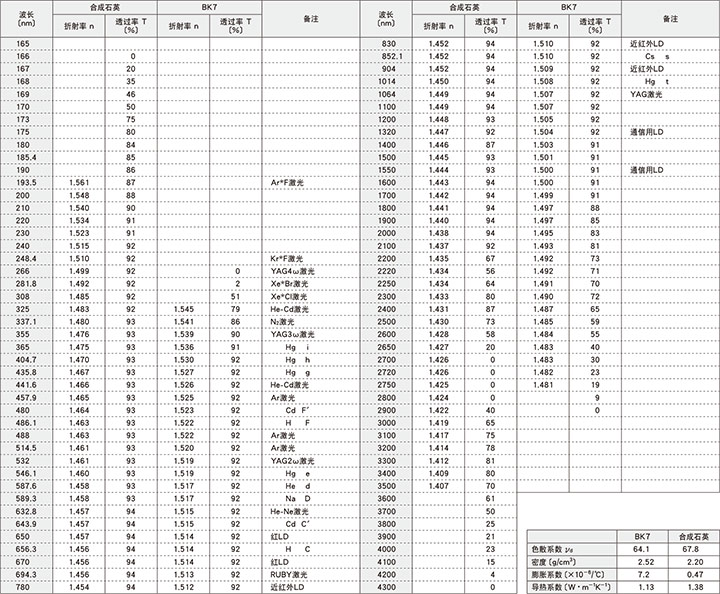

BK7 | 准分子激光用合成石英 |
一般被称为[BK7]或[BKseven]的光学玻璃,自很早以前就用于透镜或棱镜。 虽然因生产商的不同也有BSC7或BSL7等型号,但是由于成分构成,光学特性,物理特性,化学特性都基本相同,[BK7]作为一般名称被使用。 可见谱区的透过性良好,气泡或杂质较少,对光学系统有不良影响的条纹和折射率的不均匀性也降低到几乎不产生影响的水平。 除透镜或棱镜之外,也用于反射镜或分光镜基板或各种镀膜滤光片基板等的大部分光学元件中。
| 紫外线照射到玻璃上时,有时会产生荧光。 而且,长时间不断透过紫外线时,玻璃内部会附着棕色,会产生被称为曝光变色(Solarization)的现象。 合成石英是不易产生荧光或曝光变色(Solarization)的玻璃,但当紫外线的波长变短时,有时也会产生这种现象。原因是由于玻璃中含有的杂质或玻璃内部存在分子级别的缺陷导致的。通过提高材料的纯度,改善制造方法可以减少这些现象。 通过这种特殊的制造方法生产的合成石英,用于准分子激光ArF(193nm)或KrF(248nm)中。(用于ArF准分子激光时请至营业部门问询。)
|
合成石英 | 无水合成石英 |
仅由纯粹的二氧化硅构成的,不含其它成分的光学玻璃。与BK7相比,具有在紫外谱区和红外谱区透过率较高,热膨胀系数较小的特征。 折射率比BK7略小,但具有和BK7同等水平的内部品质,与BK7一样用于各种光学元件。尤其是在可见光之外的波长区域经常被选用。 而且,因为热膨胀系数较小,也用于高面型精度的反射镜基板或平面样板。
| 合成石英在红外1.38µm,2.22µm,2.7µm的波长条件下具有特征性的吸收。 这是由于附着在二氧化硅分子上的水(OH基)分子的吸收产生的。 无水合成石英是在没有二氧化硅与水相结合的特殊环境下制造的,扩展到3.0µm的红外区域仍然具有较高的透过率。 但是,为了强制脱水而混有其它杂质,紫外谱区的透过率不太高。 |
新闻资讯
-
2024-06-20 10:23:16
干涉仪-实验方法
-
2024-06-19 11:03:00
干涉仪-组装调试的要点
-
2024-06-18 10:54:10
干涉原理
-
2024-06-13 10:01:54
干涉仪的特点
-
2024-06-12 10:26:21
干涉仪指南
-
2024-04-16 10:13:18
超长工作距离变倍显微镜
