你真的了解示波器吗？

作者：誉立发布时间：2019-02-08 13:59:46点击：393

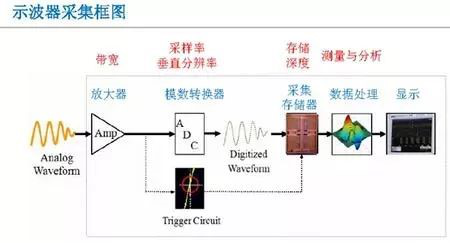

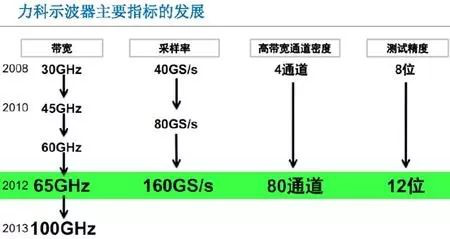

要熟练了解示波器必须知道示波器的内部结构，示波器包括放大器，放大器限制了示波器的带宽；模数转换器，采集存储器，决定了示波器的存储深度；数据处理以及显示。


示波器信号的带宽和信号的频率不是直接相关，而是和信号的上升时间相关的。


示波器是测试设备，它的带宽应当比被测信号的带宽大，这样才不会失真，不会漏掉你想观察的东西。
比如一个方波的频率是一兆赫，它有效的谐波却超过5兆赫，你用一个带宽只有一兆赫的示波器去显示，得到的是一个差不多是正弦波的显示，你用30兆赫的示波器一看，方波就是方波了。

首先一个概念是，信号的带宽和信号的频率不是直接相关，而是和信号的上升时间相关。

比如方波，是一个频谱分量众多的信号，其包括了基波和高次谐波。它可以由很多个正弦波叠加而成。而示波器的带宽是有限的，所以使用示波器观察方波时，如果带宽不够，会把高次的谐波滤掉，方波看起来就像正弦波了。

这些就是我对示波器的了解，不够全面，但是希望能对你有一些帮助。
