光谱仪器由哪些系统组成？

作者：誉立发布时间：2017-12-29 14:23:11点击：604

光谱仪器是进行光谱研究和物质的光谱分析的装置，它的基本作用是测定被研究光的光谱组成，包括它的波长、强度、与轮廓等。一般光谱仪器的基本组成有：光源和照明系统、准直系统、色散系统、成像系统及接受检测显示系统。

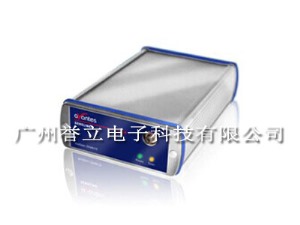

光纤光谱仪

    1、准直系统
    一般由入射狭缝和准直物镜组成，入射狭缝位于准直物镜的焦平面上。对于仪器后面的系统而言，入射狭缝成为替代的、实际的光源，限制着进入仪器的光束。由狭缝处发出的光束经准直物镜后变成平行光束投向色散系统。
    2、光源和照明系统
    光源和照明系统用来尽可能多的汇聚出光能量，并传递给仪器的准直系统，不同的光谱分析技术和不同的接收检测系统对照明系统的要求也不同，但是，聚光本领要大，并且和仪器主体的相对孔径相匹配，保证能充满色散系统的通光口径，则是共同的要求。
    3、色散系统
    色散系统的作用是将入射的复合光分解为光谱。经典光谱仪器采用的色散系统可以分为物质色散，多缝衍射，多光束干涉等类型。
    4、成像系统
    作用是将空间上色散开的各波长的光束会聚在成像物镜的焦平面上，形成一系列的按波长排列的狭缝的单色像。由于被研究的物质的不同，这种像有三种情况：线光谱，带光谱或连续光谱。
    5、接收、检测和显示系统
    这一部分作用是将成像系统焦平面上的光谱能量接收，并检测光谱的强度，波长位置，并且显示成为光谱图或其他形式的数据输出。
