偏光坐标标准的决定方法

在偏振光中，像圆偏振光那样，光束本身不具有特定的坐标系统。

但是，当光束照射到物体时，不得不以物体具有的坐标系统来考虑偏光状态。

因此，坐标系统的标准如何确定，随实验材料或实验目的的不同而不同。

①有偏光轴标准时

有激光或偏光镜等具有偏光轴标准的物体时，或激光器被固定或偏光镜不能调整时，将这些直线偏光的偏光轴作为基准。如果利用偏振光的特性，其他偏光元件的轴心可以得到高精度地调整。

○偏光镜

　　⇒ 转动偏光镜2，调节通过做为标准的偏光镜1光束（直线偏光）亮度使其消光（消光法）。

      设置这时候的偏光镜2的角度刻度为90度。

○双折射样品（波长板）

　　⇒ 准备标准偏光镜1（或激光）和偏光镜2，调整使做为标准的直线偏光和偏光镜2为消光状态。

      在偏光镜1（或激光）和偏光镜2之间放入样品。

      转动样品，最暗的方向为样品的光学轴，在这个方向将样品的角度刻度设为0度。

②将偏光轴调节为与桌面垂直的方向时

在未设定偏振光标准的情况下，所有的元件都可以将光学轴或偏光轴变为任意方向时，首先将所有偏光轴调节为与桌面垂直的方向。

○元件的偏光轴没有调节时

　　⇒ 首先决定作为标准的偏光镜，用肉眼观察这个偏光镜的记号并（如最初展示的方法）调节其偏光轴到支架的垂直方向，这个偏光镜的角度刻度为0度。其他元件以这个偏光镜为标准，按①的顺序调节。

○指定了偏光轴方向时

　　⇒ 如果订购时没有指示偏光元件装入支架中的方向时，偏光镜的偏光轴设为90度方向。

       波长板将快轴调为90度方向后出货。

       由于各个支架都会存在元件的组装误差或立柱的安装误差，元件之间会存在2〜3度的偏光轴或光学轴的异差。

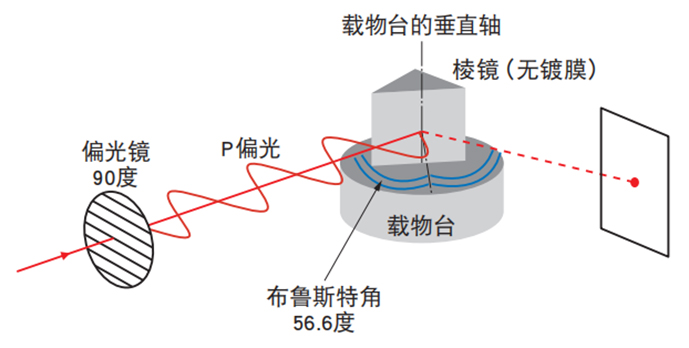

③将载物台垂直方向设定为偏光轴时

　准备1个没镀膜的（干净的）直角棱镜（BK7材质）。

　将这个棱镜的抛光斜面在入射角度为56.6度左右的位置后放在水平台面上。

　入射单色光源通过偏光镜，边转动偏光镜边观察从棱镜反射的光的强度变化。如果，入射角度符合布鲁斯特角度（56.6度），反射光消失的位置为偏光轴方向。

　棱镜的反射光变为最小的偏光轴相对于棱镜面为P偏光，这个偏光镜的角度刻度为90度（或0度）。

　其他元件以这个偏光镜为标准，按①的顺序调节。

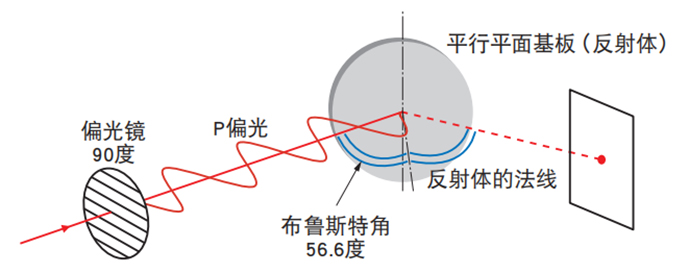

④相对反射体设定偏光轴时

　样品为反射体时，以反射面和激光的入射方向决定偏光轴。

　反射面的法线和激光的光轴所在的平面内振动的偏光轴被称为P偏光，与此垂直振动的偏光轴被称为S偏光。

　换掉反射体的样品，设置没有镀膜的平行平面基板（BK7）。

　相对平行平面基板，设置激光的入射角度为布鲁斯特角度（56.6度）的光学系统。

　在光学系统中加入作为标准偏光轴的偏光镜，边转动偏光镜边观察平行平面基板上反射的光的强度变化。

　虽然可以观察到从平行平面基板正面和反面反射的2束光，但只观察正面的反射光。

　和③一样，当反射光变为最小那个位置为偏光镜的偏光轴，这个时候调整角度刻度为90度（或0度）。

　卸下平行平面基板，在直线光轴上按①的顺序调整其他元件。

　设置反射体，设定入射角度，使用上述调整后的元件，构成光学系统。
