弹性膜透镜（elastic membrance lens）-弹性膜透镜的制作

作者：发布时间：2022-09-07 10:01:26点击：714

这里我们以透镜腔与储液槽集成的弹性膜透镜为例，介绍透镜单元的制备过程。透镜单元周边材料要仔细选择，其应能够密封液体，但不应与膜和液体发生化学反应。透镜腔内液体的性质也对透镜起着重要的作用。透镜腔内理想的液体应具有以下特性：a.高透射率，b.宽带宽，c.高折射率，d.无化学反应，e.不蒸发，f.低黏滞性，g.无味且无害。

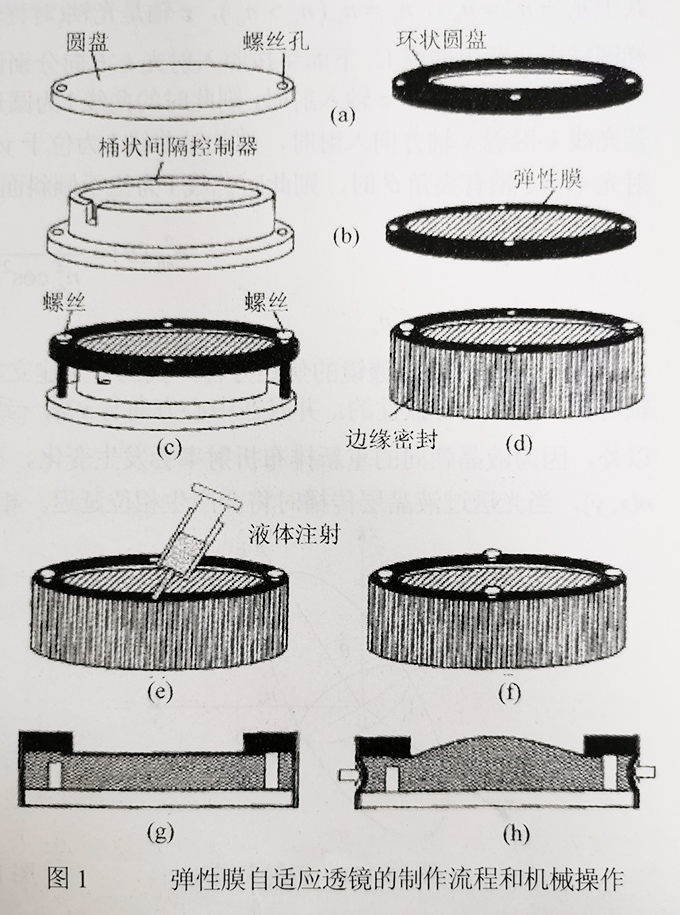

图1是单透镜单元的制作过程。首先，我们需要两个圆盘【图1(a）】。两个圆盘都薄而平，用玻璃、塑料、聚碳酸酯或者其他透明固体材料制成。右面的圆盘是环状的，其中间区域为弹性膜形变提供空间。两个圆盘的边缘钻有螺丝孔，用于安装。在图【1（b）】的左侧，一个桶状环附于圆盘上，作为厚度控制器。【图1（b）】右侧，PDMS膜紧紧固定于表面，并覆盖内部空区域。我们将两部分叠放在一起，组成透镜的框架，如【图1（c）】所示，两部分用螺丝连接。然后，透镜构架的外围被弹性橡胶或膜包裹和密封【图1（d）】。透镜的空腔用注射器或其他注入工具充满液体【图1（e）】。

当空腔注满液体后，注射孔用螺丝紧紧密封【图1（f）】。【图1（g）】所示为释放状态下，透镜单元的截面图，膜的表面是平的，所以此时透镜单元无聚焦能力。当有外力向内挤压透镜单元外围时，储液槽中的液体被注入透镜腔。因为液体的体积不可被压缩，空腔中的液体被重新分配，引起空腔鼓起【图1（h）】。
