自适应光学系统-表面结构变化型

作者：发布时间：2022-08-23 10:03:11点击：455

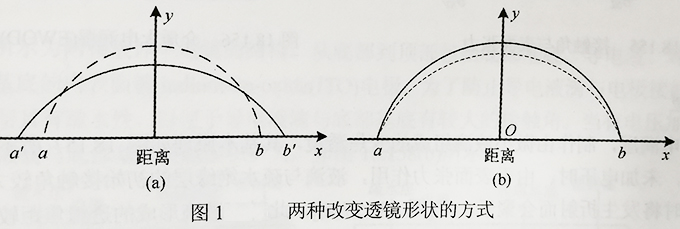

表面结构变化型自适应光学系统通过改变透镜形状实现变焦，材料通常选用弹性固体或液体。改变透镜形状的两种不同方式如图1所示。假设透镜放置于水平面内，中心与x轴重合。在图1（a）中，透镜的体积不变。初始条件下，透镜的孔径（直径）是ab（虚线所示）。在变形之后，透镜的孔径变为a'b’（实线所示）。对于这种透镜，表面曲率和透镜孔径都改变。孔径可延展的弹性固态透镜（aperture stretchable elastomeric solid lens）、电润湿透镜（electrowetting liquid lens）和介电透镜（dielectri liquid lens）都属于这类自适应透镜。在图1（b）中，透镜孔径（ab）不变，而透镜体积增加（实线所示）或减小（虚线所示），因此透镜表面形状随之改变。传统的弹性膜透镜（elastic membrance lens）就属于这类自适应透镜。
