激光扩束系统
作者: 发布时间:2022-06-01 10:11:45点击:838

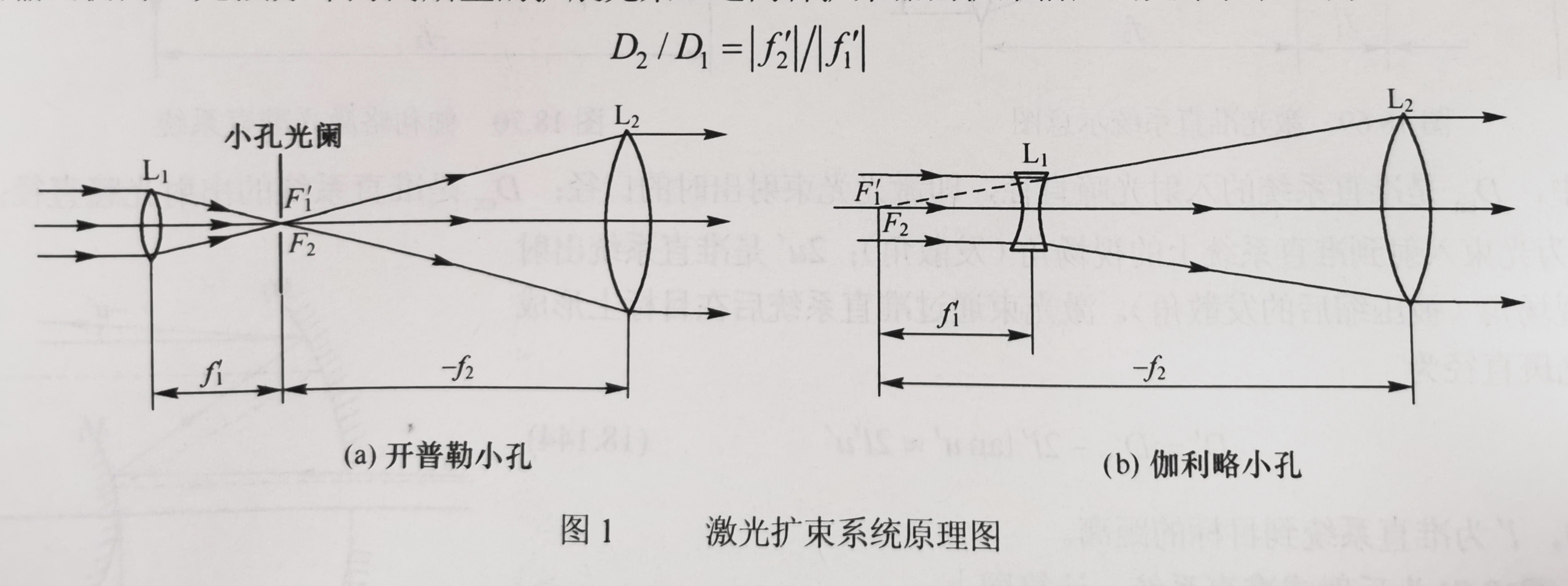

需要有较宽光束的激光光学系统应对激光器输出的光束实行扩束,系统结构原理如图1所示。图1(a)为开普勒望远系统形式,中间有聚焦点,加小孔光阑,使光束的高斯型光强分布的峰值部分通过,可得受高斯型光强分布影响很小的扩展光束,其缺点是光能被拦掉很多。图1(b)为伽利略型扩束系统,它的输出仍为一光强分布为高斯型的扩展光束。这两种扩束器的扩束前后的光束孔径比为
D2/D1=∣f'2∣ / ∣f'1∣

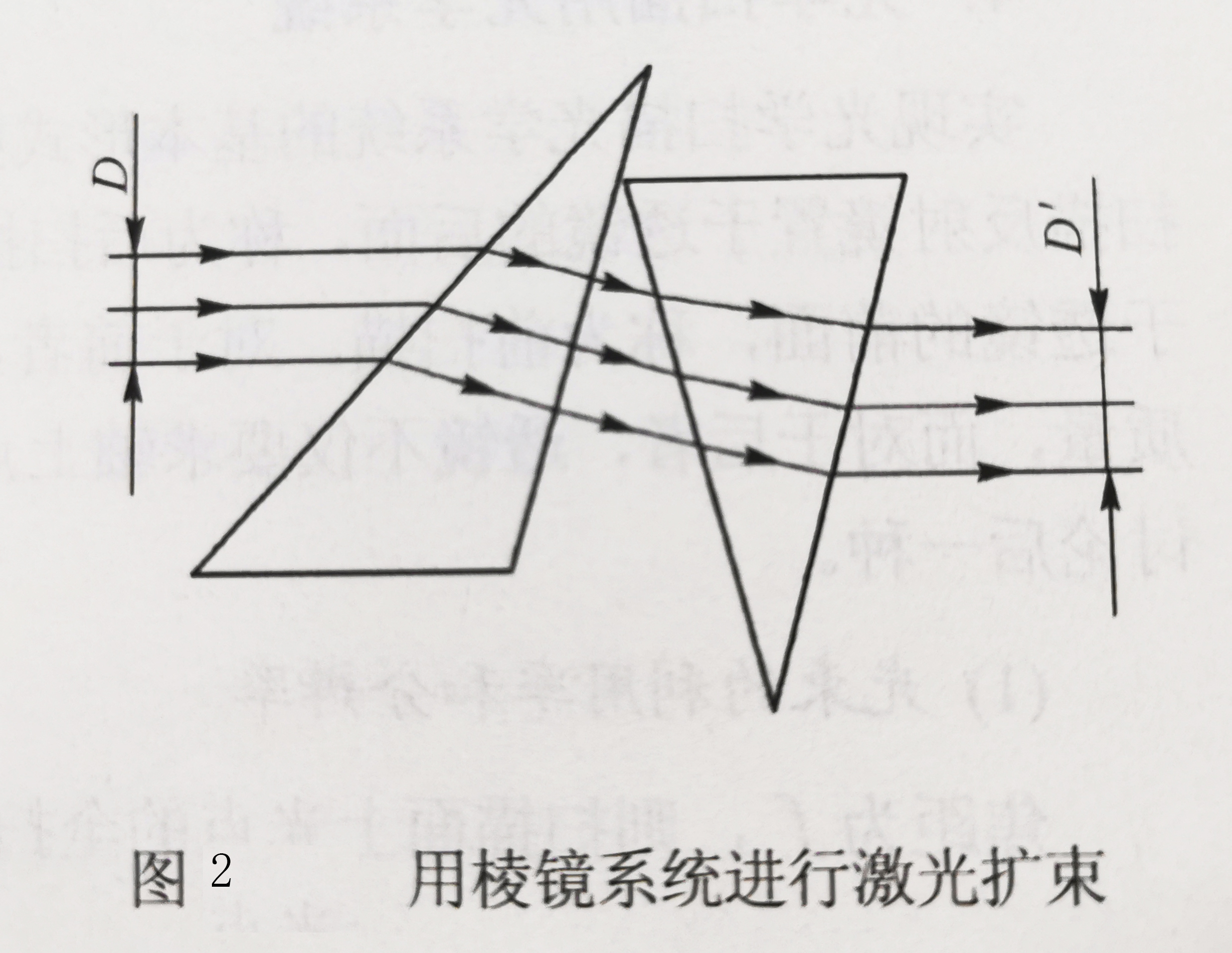

式中,f'1和f'2分别为透镜L1和L2的焦距。对于半导体二极管激光器,由于其光束的两个截面的发射角不等,可用棱镜系统进行纠正后再扩束。对于要求在一个方向扩束时也可采用棱镜系统,其结构如图2所示。
