3D打印光学系统

作者：发布时间：2022-01-27 11:02:07点击：443

3D打印机（3DPrinter）是近年来出现的一种新型打印机，是“快速成型技术”的简称。快速成型技术又称快速原型制造（Rapid Prototyping Manufacturing，RPM）技术，是基于材料堆积法的一种高新制造技术，被认为是近20年来制造领域的一个重大成果。3D打印机可以将计算机内三维数字模型以层层堆积的方式直接制作成几乎任意形状的三维实体。3D打印机的结构与传统打印机基本一样，都是由控制组件、机械组件、打印头、耗材和介质等架构组成的。图1是3D打印机的三维结构图。

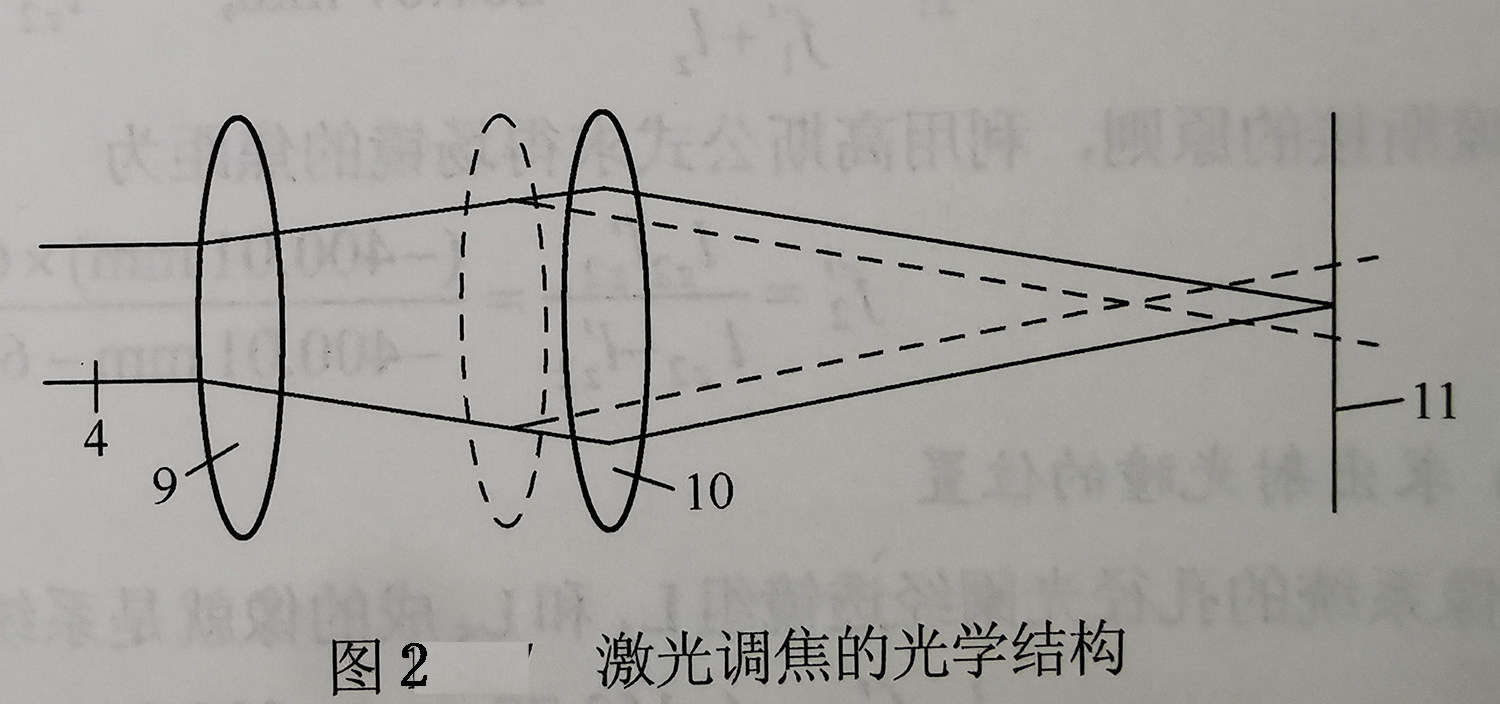

在3D打印技术中，主要采用立体光刻造型技术（SLA）、熔融沉积成形技术和选择性激光烧结（SLS）等技术实现成形。其中选择性激光烧结技术利用高强度的激光在平面上按照扫描的图形将材料粉末烧结在一起，得到零件的截面，并与下面已成形的部分粘接，最终形成整个三维物体。在打印机中，激光通过一个调焦光学系统实现激光焦点的移动。图2所示是激光调焦的光学结构，整个光学系统由凹面镜9和凸面镜10构成，其中透镜10在电机的带动下可移动，以调整入射光束的焦点落在打印平面上。同时整个调焦系统随着打印位置的变化而移动。
