色散补偿器

作者：发布时间：2021-07-07 10:09:42点击：1149

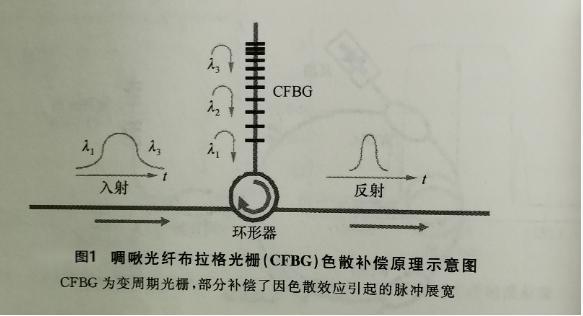

光纤的损耗、色散和非线性是影响光纤传输性能的三个主要因素。掺铒光纤放大器的研制成功基本解决了损耗的问题。随着全光通信速率的提高，色散、色散斜率和非线性对系统传输能力的影响变得愈发显著。啁啾光纤光栅(CFBG)为色散补偿提供了一种新的解决方案，它的色散量大、成本低、插入损耗小、与光纤兼容性好，是大容量密集波分复用系统中常用的色散补偿器件，其色散补偿原理如下（图1）所示: 光脉冲在光纤中传输时，由于色散的作用，不同频率(波长)的光有不同的传输时延而被展宽，其中红移分量λ1(长波长光)传输得慢，蓝移分量λ3(短波长光)传输得快。被展宽的光脉冲经过光环行器耦合进入CFBG，红移分量先反射，蓝移分量后反射，使得蓝移分量在光栅中传输的时间加长，从而压缩了脉冲，补偿了光纤引起的色散。如果啁啾光纤光栅的色散补偿量与脉冲传输过程中因色散而引起的展宽正好相等，就能恢复原来光信号脉冲的形状。在国内，武汉光讯科技和上海紫珊光电已经研制成功了基于光纤光栅的色散补偿器，为10Gb/s或40Gb/s长途干线或城域网进行色散补偿，主要用于SDH(synchronous digital hierarchy)传输系统，DWDM传输系统和全光网络。
