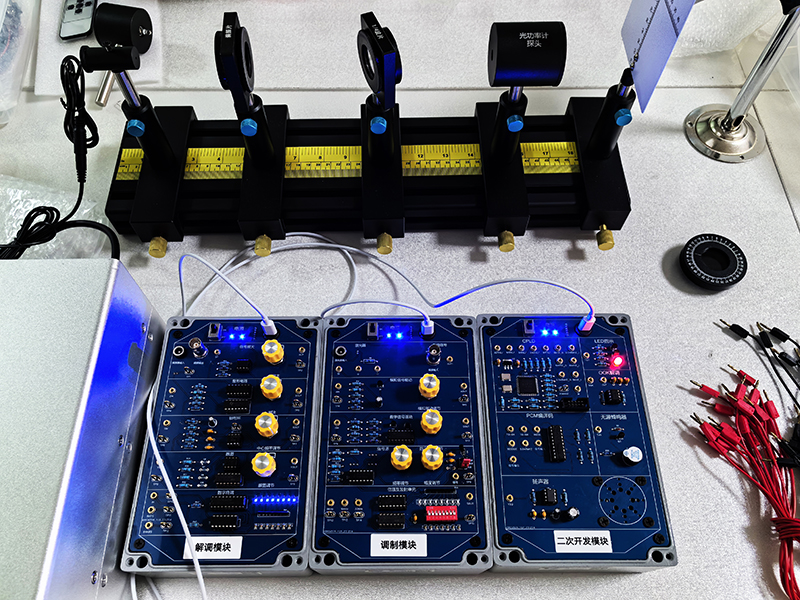

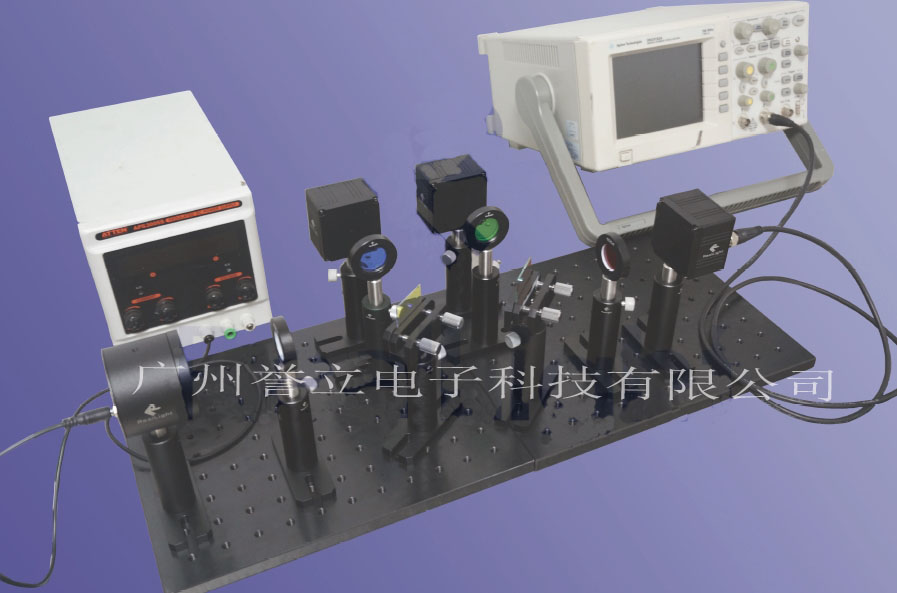

RLE-CB06 LED可见光通信创新实验

实验简介

    可见光通信技术是一种在LED发明及应用后发展起来的新兴的无线光通信技术，主要利用可见光波段的光作为信息载体，区别于光纤等有线信道的传输介质，而在空气中直接传输光信号的通信方式。本实验主要通过对可见光调制与解调、特征值测量，使学生直观的了解可见光通信的工作原理与行业应用。

实验内容

1、白光LED 调制特性测量实验；

2、可见光调制技术实验（OOK、PPM、PWM）；

3、误码率测量实验；

4、通信眼图测量实验；

5、音频传输实验；

6、RGB 波分复用技术实验。

知识点

可见光通信技术、可见光发光二极管、可见光调制技术、可见光光电探测器、波分复用技术、通信眼图、误码率、信道串扰。

选配设备参数

1、计算机（基本配置）。
2、示波器：

 带宽：100MHz，采样率1GSa/s，2 或者4 通道。

主要设备参数

1. 可见光LED 光源组件：
RGBW 四色灯珠，功率10W( 单颗芯片为3W)，发散角：120°~130°，色温波长：红光620~630nm、绿光520~530mm、蓝光465~480nm，带支架灯珠透镜，准直度15°。
2.LED 光束整形组件：
透镜：直径Φ25.4mm，焦距f38.1mm，材料K9，安装于位移台，位置轴向可调。
3.RGB 分光系统：
透红绿反蓝分光镜：反射波长400~480nm，透射波长500~700nm，尺寸35×35×1.1mm，入射角度45°±5°；透红反绿分光镜：反射波长400~580nm， 透射波长600~700nm， 尺寸35×35×1.1mm， 入射角度45°±5°。
带通滤光片：中心波长660nm，半宽度115nm；中心波长530nm，半宽度95nm；中心波长435nm，半宽度100nm。
4.LED 光源驱动模块：
工作电压12V，功率5W，采用NRZ-OOK 调制，传输速率20Mbps。
5. 语音采集模块：
输入设备：麦克风，USB 接口连接采集卡，最大传输速率：15M/s。
6. 探测器组件：
通信眼图探测模块、调制信号探测模块、语音传输探测模块：光谱范围200~1100nm，信噪比0.16pW/Hz，最大响应速度2MHz。
7. 机械组件：
光学平板，配套可调光阑、镜架、干板夹、调节支座、支杆、支杆底座等。
8.实验手册及保修卡。
